新型耐磨錘頭哪家好更換的標(biāo)準(zhǔn)是什么呢？很多人認(rèn)為錘頭斷裂了，就需要換錘頭，下面所說的是錘頭的更換并非取決于斷裂 ：
很多用戶認(rèn)為錘頭徹底需要更換的時候就是錘頭斷裂的時候，其實不然，往往我們在生產(chǎn)的時候需要做到不間歇的工作要求，有些錘頭表面上沒有問題，但是實際上已經(jīng)接近斷裂的邊緣，這個時候如果我們剛進(jìn)行工作，那么很可能會被迫停機進(jìn)行更換作業(yè)，這樣不僅浪費時間，同時也加大了生產(chǎn)投入，所以我們簡單為大家介紹幾點。

1、性能檢測：這里的性能檢測主要是檢測錘頭的硬度和耐磨程度
2、外觀檢測：我們能夠看到或者在30備放大鏡的幫助下觀察，錘頭的表面是否出現(xiàn)銹蝕、碰傷、裂紋等現(xiàn)象，如果有，需要我們進(jìn)行更換或者替換。
3、無損檢測：這是我們錘頭廠家自己研究出的一套檢測方法，過程大概就是用磁粉探傷或者超聲波探傷等方法，這樣能夠更加深入檢測錘頭的工作性能是否良好

新型耐磨錘頭上使用的所有材料，均不允許有裂紋和影響使用性能的夾渣、夾砂、冷隔、氣孔、縮孔、縮松、缺肉等鑄造缺陷，澆口、冒口、飛邊毛刺、粘砂等應(yīng)清除干凈，熱處理后同樣不得有裂紋、掉塊等缺陷;錘頭保護塊聯(lián)接螺栓必須連接牢固，破碎機錘頭錘柄上的硬質(zhì)合金同樣必須連接牢固，避免使用過程中破裂脫落;復(fù)合錘頭的錘頭錘柄之間必須是冶金結(jié)合，在使用過程中不得開裂、折斷，以免造成重大損失。

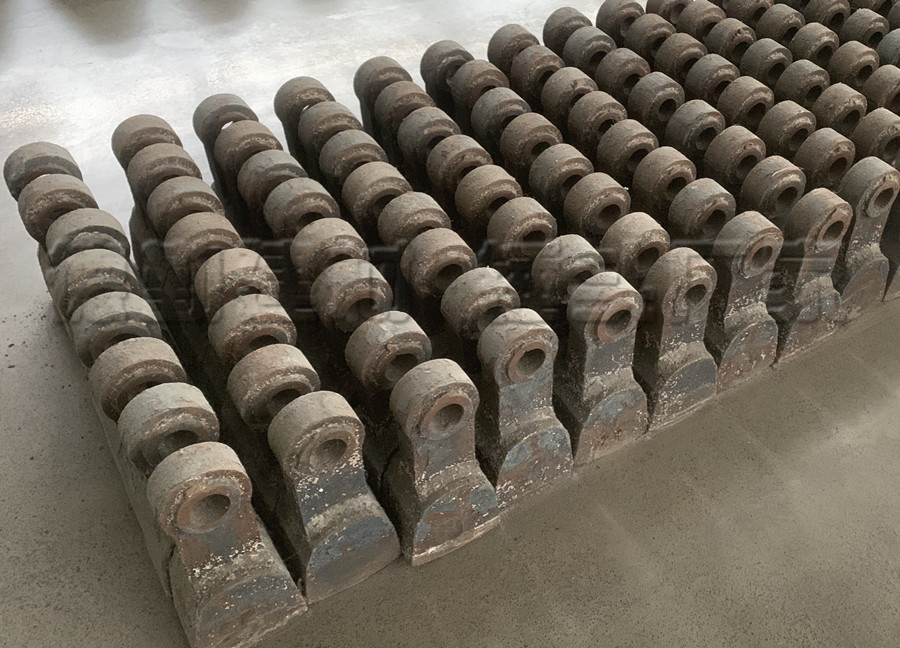

耐磨錘頭究竟該如何做呢？
(1) 所有的高鉻鑄鐵打擊面用金屬型鑄造，必須經(jīng)過淬火及回火處理方能使用，金相組織應(yīng)該為共晶碳化物+二次碳化物+馬氏體+殘余奧氏體。
(2) 高錳鋼鑄件必須進(jìn)行水韌處理，水韌處理的溫度不低于1040℃,金相組織應(yīng)為奧氏體+碳化物(微量)。
(3) 超高錳鋼必須經(jīng)過正火預(yù)處理再高溫淬火處理方能使用，金相組織應(yīng)奧氏體+碳化物(微量)。
(4) 錘柄應(yīng)經(jīng)過調(diào)質(zhì)處理，至少必須經(jīng)過正火處理才能使用。
(5) 鍛打錘頭的破碎機錘頭部分必須經(jīng)過淬火處理才能使用。

標(biāo)簽：耐磨合金錘頭
